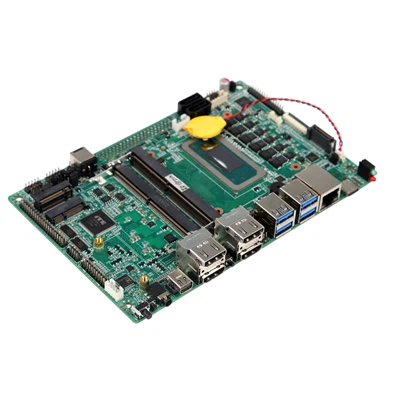

Iddisinjata għal sistemi industrijali kompatti, din il-motherboard industrijali ta' 4-pulzieri tappoġġja proċessuri Intel ta' enerġija baxxa-inklużi N100 u N305. Joffri outputs tal-wiri doppju (HDMI/DP/eDP/LVDS), sa 8 portijiet USB, komunikazzjoni serjali RS232/RS485, u konnettività b'ħafna netwerks għal operazzjoni stabbli 24/7.
Parametri ta' Speċifikazzjoni
|
proċessur |
CPU |
Intel Alder Lake-Serje ta' pjattaforma N/Twin Lake Proċessuri tas-serje N95/N97/N100/N150/N250/i3-N305 |
|
|
sett taċ-ċippa |
Intel® SOC |
|
|
BIOS |
AMI UEFI BIOS |
|
ħażna interna |
kapaċità |
1x slot tal-memorja DDR4 SODIMM, sa 16 GB |
|
memorja |
Interface SATA M.2 Interface |
1x SATA 3.0 SSD li jappoġġja protokolli SATA/NVME 1x M.2 2242/2280 interface |
|
juru |
output unità ta 'kontroll tal-wiri |
Żewġ interfaces tal-wiri indipendenti (HDMI + LVDS/EDP) juru anomaliji ta 'sinkronizzazzjoni. Riżoluzzjoni massima HDMI: 4096x2160@30Hz Ir-riżoluzzjoni massima ta 'LVDS/eDP hija 1920 × 1080 f'60 Hz. Kontrollur tal-wiri UHD integrat CPU Intel |
|
netwerk |
Port tan-netwerk RJ45 Gigabit |
5 x portijiet RJ45 Gigabit Ethernet: 1 x RTL8111H (interface LAN4 u USB3 mhux obbligatorja) + 3 x Intel I210AT |
|
I/O |
QAWWA COM USB 3.0 USB2.0 HDMI LAN DC |
1×QAWWA 2 portijiet tas-serje RS232 2×USB 3.0 (dual-saff USB 3.0 Tip-A) 1 x USB 2.0 (dual-saff USB 2.0 Tip-A), b'portijiet fakultattivi USB 2.0 u LAN4 1 × port HDMI 5 × LAN interfaces DC 9 ~ 36V |
|
Funzjonijiet abbord- |
COM USB Xarabank Estensjoni GPIO Portijiet oħra frekwenza awdjo |
COM1 u COM2 jappoġġjaw RS232 u jippermettu l-għażla ta 'jumper ta' provvista ta 'enerġija 5/12V għal Pin9; COM1 jappoġġja wkoll RS485 (b'għatu tal-jumper fakultattiv). 2×5N9-pin header; jinkludi 3 portijiet USB 2.0 u port ta 'espansjoni CN 1 b'appoġġ USB 2.0 1 M.2 KEY-M slot ta' espansjoni (SATA/PCIe X1 mhux obbligatorju) 1 slot ta' espansjoni MINI-PCIe (interface PCIe X1 + USB 2.0) Interfaċċja waħda ta 'estensjoni tad-dwana CN, li tappoġġja l-espansjoni għal PCIe, portijiet tas-serje, USB, u GPIO 8bit GPIO Interface ta 'espansjoni LED ta' swiċċ remot (terminal Phoenix 2 × 2-pin, 3.08 mm) ma jkollhomx |
|
sors |
importazzjoni |
DC 9 ~ 36V |
|
għassies |
output marġini |
Interruzzjoni, sistema mill-ġdid Livell 255 Intervall ta' Ħin Fiss |
|
Parametru Fiżiku |
daqs |
165 mm (L) x 115 mm (W); kompatibbli mal-pożizzjonijiet ta 'toqba tal-pannelli ta' 4 pulzieri |
|
ambjent |
temperatura umdità |
Temperatura operattiva: 0 grad sa 60 grad Temperatura tal-ħażna: -20 grad sa 75 grad 10% ~ 90% ebda kondensazzjoni |
|
sistema operattiva |
edizzjoni |
Windows 10/Windows 11/Linux |
Informazzjoni dwar l-Ordni
|
Mudell tal-Bejgħ |
spjega |
|
AOS-M4N105L4CH |
CPU Intel N100 b'4 qlub u 4 ħjut, frekwenza Turbo Boost ta' 3.4 GHz, TDP ta' 6 W |
|
CPU Intel N150 |
|
|
CPU Intel M250 |
|
|
CPU Intel N95 b'4 qlub u 4 ħjut, frekwenza Turbo Boost ta' 3.4 GHz, TDP ta' 15 W) |
|
|
CPU Intel I3 N305 |
AFQ
Q1: Liema proċessuri jappoġġja din il-motherboard industrijali ta '4 pulzieri?
Jappoġġja l-proċessuri Intel Alder Lake-N u Twin Lake, inklużi CPUs tas-serje N95, N97, N100, N150, u N305.
Q2: Kemm għandu portijiet tan-netwerk?
Jipprovdi 5x portijiet Gigabit Ethernet 1000M, inklużi 4x Intel I210AT u 1x RTL8111H, adattati għal applikazzjonijiet ta 'netwerking industrijali.
